Guide du gabarit d'étiquette à suspendre : position du trou, fixations et approbation des échantillons

1. Ce que doit contrôler un gabarit de production

Un fichier de conception montre à quoi l'étiquette doit ressembler. Un tracé de production doit également indiquer ce que le fournisseur est censé couper, percer, renforcer, plier, finir, attacher et approuver. Des fichiers qui semblent identiques à l'écran peuvent produire des résultats différents si ces instructions sont ambiguës.

Conservez le tracé responsable de la géométrie spécifique aux étiquettes suspendues. Utilisez le liste de contrôle des œuvres prêtes à l'impression pour des sujets plus larges de vérification de l'emballage, tels que les polices, les fichiers liés, les espaces colorimétriques et la préparation générale des fichiers.

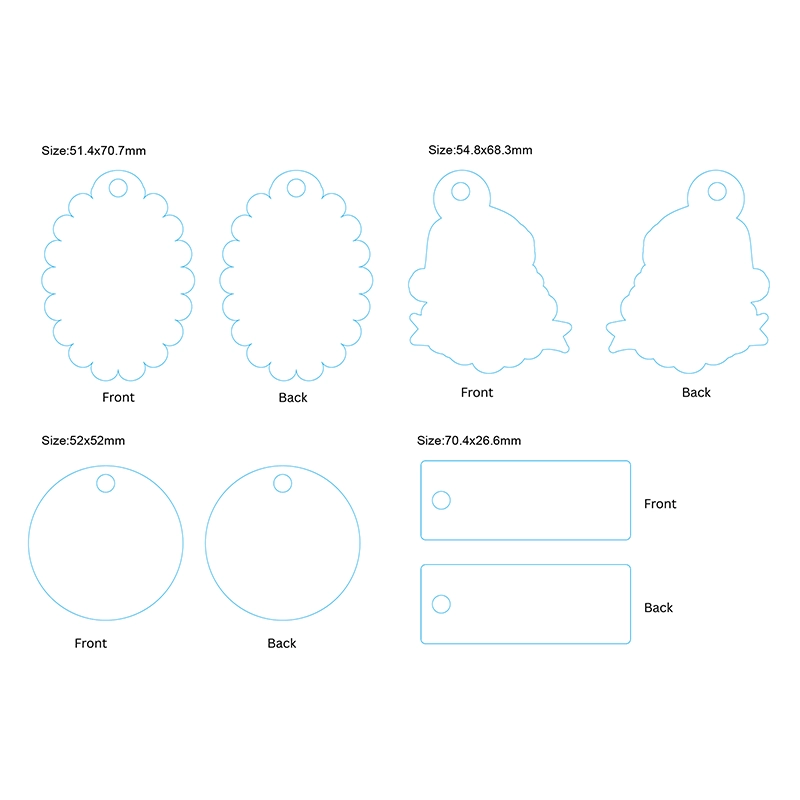

2. Commencez par la taille, la forme et l'orientation finales

Avant de positionner un trou ou un code-barres, verrouillez la taille physique que l'acheteur s'attend à recevoir. Pour une étiquette plate, les dimensions à plat et finies peuvent être identiques. Pour une étiquette pliée, ce n'est pas le cas. Enregistrez les deux afin que le fournisseur n'ait pas à déduire si une dimension se réfère à la feuille ouverte ou à la pièce pliée.

Pour les rectangles, indiquez la largeur et la hauteur dans une orientation définie. Pour les formes personnalisées, ajoutez un identifiant de forme/dessin et conservez le chemin de découpe approuvé avec l'œuvre. Une photo du produit peut confirmer l'intention visuelle, mais ne remplace pas la géométrie mesurable. Pour les options de formes commerciales, voir étiquettes suspendues découpées sur mesure et étiquettes suspendues rectangulaires sur mesure.

3. Construire une Carte de Couches Claire

Gardez les repères de production séparés de l'œuvre imprimée. Utilisez des calques non imprimants clairement nommés pour les références de coupe, de trou, de rainage, de pliage, de perforation et de finition, en respectant la convention de nommage approuvée par le fournisseur.

Pour les formes fortement détachées au massicot, la logique de débord et de zone de sécurité doit suivre le chemin de coupe réel. Maintenez les logos et codes critiques à l'écart de ce chemin et étendez les graphismes du bord dans le débord approuvé. Confirmez les distances exactes pour la construction sélectionnée.

4. Dimensionner le trou à partir des bords fixes

« Centre en haut », « près du coin » et « comme la dernière commande » sont des instructions de production faibles. Le transfert le plus sûr est un coordonnée liée à des références fixes sur la forme finie. Une étiquette rectangulaire peut utiliser le bord gauche fini pour X et le bord supérieur fini pour Y. Une étiquette découpée de forme irrégulière peut nécessiter un origine de dessin définie ou une autre référence stable.

Ne copiez pas un diamètre de trou ou un écart de bord identique sur toutes les étiquettes. La géométrie utilisable dépend du matériau, de l'épaisseur, de la forme de découpe, du renfort/œillet, de la fixation, de la manipulation et de la performance de l'échantillon. Pour des concepts d'acceptation plus larges, utilisez le guide des tolérances d'emballage personnalisé, puis confirmez les dimensions spécifiques à l'étiquette pour la construction approuvée.

5. Faire correspondre le trou, le renforcement et la fixation

Le trou n’est qu’une partie du système de fixation. Identifiez le cordon, la ficelle, le ruban, l’élastique, la boucle en plastique, le scellé, la broche ou la chaîne qui se connecte à l’étiquette. Les composants peuvent être fournis ou coordonnés selon les exigences du projet, donc la demande de devis (RFQ) devrait définir la pièce prévue plutôt que de supposer une norme générique.

6. Réserver des zones interdites pour les codes et finitions

Une étiquette pendante peut placer un code-barres, un code QR, un SKU ou un autocollant de prix près d'un trou, d'un pli ou d'une finition. Traitez-les comme des zones de production concurrentes.

Ne réutilisez pas une distance de sécurité fixe provenant d'un autre fournisseur ou d'une autre étiquette. Le dégagement exact doit être confirmé pour le matériau approuvé, la géométrie de découpe, le processus de finition et l'échantillon.

7. Préparer les Étiquettes Pliées, Marquées et Perforées

Une étiquette pliée nécessite à la fois la géométrie à plat et la géométrie finie. Indiquez l'ordre des panneaux, la position de la marque/pli et le panneau qui comporte le trou. Maintenez la perforation comme une instruction distincte non imprimable et examinez sa relation avec le pli et la fixation.

8. Emballez les fichiers, les notes et le registre des révisions

Un calque de découpe correct peut encore échouer si la production utilise une révision incorrecte. Conservez un fichier actuel, un identifiant de révision et une référence écrite d’approbation. Les modifications de taille, de forme de découpe, de trou, d’attache, de pliage, de code-barres ou de finition sont des modifications de production.

Si votre équipe a besoin d'un cadre RFQ plus large, utilisez le liste de contrôle pour devis d'emballage personnalisé. Pour le C05, maintenez le journal des révisions concentré sur les entrées de production des étiquettes suspendues qui peuvent modifier l'ajustement physique ou l'approbation.

9. Approuver l'échantillon physique avant la production

Une épreuve d'écran peut confirmer le contenu, la mise en page et les révisions, mais pas toutes les interactions physiques. La position des trous, le renforcement, l'ajustement des fixations, le pliage, la manipulation des découpes et le scan peuvent dépendre du matériau réel et des finitions. Adaptez le type d'échantillon au risque d'approbation.

Le chemin de l'échantillon correct est spécifique au projet. L'ajustement final doit être confirmé avec des échantillons de produit, des dessins ou des prototypes approuvés lorsque l'attache interagit avec le produit. Voir le guide des échantillons d'emballage pour une comparaison plus large des types de preuves et d'échantillons.

10. Liste de vérification des entrées RFQ

Une demande de devis utile pour une étiquette suspendue permet au fournisseur de proposer un devis et de vérifier la même construction que l'acheteur prévoit d'approuver. Inclure les exigences commerciales sur le étiquettes suspendues personnalisées page, mais gardez la transmission technique suffisamment spécifique pour éviter toute interprétation inutile.

Si le produit est un vêtement, le guide de conception des étiquettes suspendues pour vêtements couvre l'aspect conception et information de l'étiquette. Ce guide reste centré sur la transformation de ce design approuvé en un fichier contrôlé pour la production.
