Visuel prêt à l'impression pour l'emballage : Liste de contrôle des gabarits et pré-impression

Liste de contrôle des œuvres d'emballage prêtes à l'impression

Qu'est-ce qui rend une œuvre graphique d'emballage prête pour l'impression ?

Un design devient prêt pour l'impression seulement lorsqu'il est relié à une spécification de production. L'œuvre doit identifier la structure correcte, la taille, l'orientation du matériau, la méthode d'impression, les références de couleur, les couches de finition et le circuit d'approbation. Un rendu haute résolution peut communiquer l'idée visuelle, mais il ne remplace pas le fichier de production contrôlé.

Les fichiers d'emballage présentent également des risques structurels que les graphiques marketing ordinaires n'ont pas. Le texte peut traverser un pli, un logo peut se retrouver dans une zone de colle, un code-barres peut se situer sur une courbe, une couche de foil peut entrer en conflit avec un pli, ou l'œuvre peut être construite sur un gabarit obsolète. Le contrôle préalable vérifie ces relations avant l'échantillonnage ou la production de masse.

1. Confirmez d'abord le produit et la structure de l'emballage

Ne finalisez pas le graphisme avant que la structure de l'emballage ne soit suffisamment définie. Envoyez les dimensions et le poids réels du produit, l'orientation du produit, la protection requise, le mode d'emballage ainsi que toute exigence relative aux inserts ou accessoires.

• Confirmez si les dimensions sont internes ou externes.
• Identifiez le devant, le dos, le dessus, le dessous et le sens d'ouverture.
• Prévoyez de l'espace pour les inserts, manuels, câbles, cartes ou accessoires.
• Indiquez si l'emballage est manuel ou automatisé.
• Confirmez si l'emballage est destiné à une présentation en magasin, à un envoi e-commerce ou à un carton maître extérieur.

Si l'emballage comprend des instructions imprimées, définissez la taille finale, le nombre de pages, le pliage ou la reliure, les versions linguistiques et le conditionnement avant la publication de l'œuvre graphique ; utilisez nos exigences d'impression de manuels d'instructions pour préparer ces éléments.

Examinez le format de produit pertinent avant de publier l'œuvre graphique : cartons pliants personnalisés, boîtes en carton ondulé personnalisées, boîtes rigides personnalisées, sacs en papier personnalisés, étiquettes et autocollants, ou inserts de boîte.

2. Utiliser la révision approuvée du gabarit

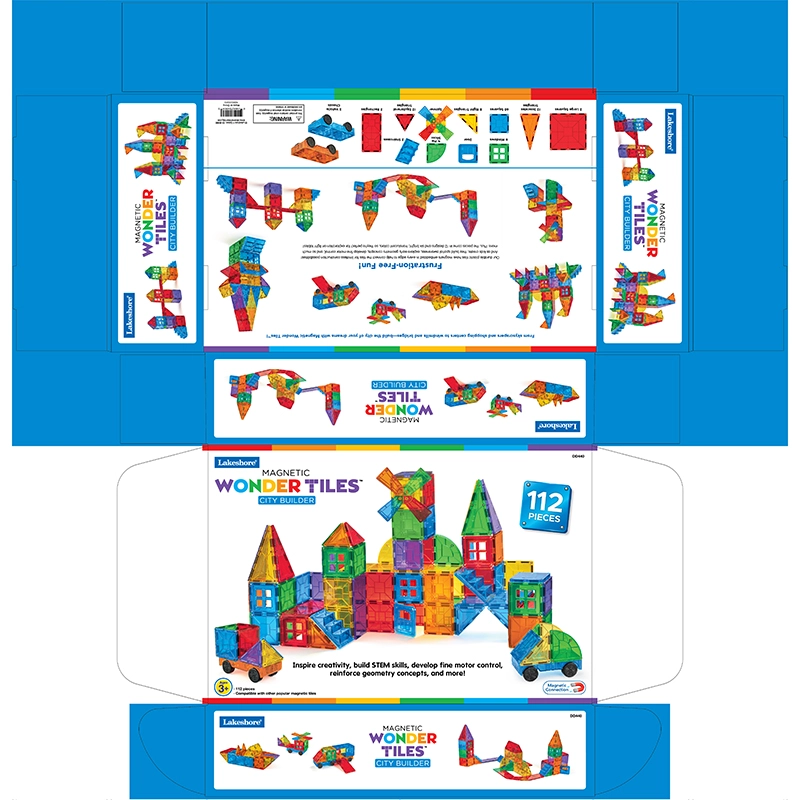

Un gabarit d'emballage est la disposition technique à plat utilisée pour positionner les graphismes sur l'emballage. Il identifie normalement les lignes de coupe, les lignes de pli ou de pliage, les zones de collage, les panneaux, les limites de fond perdu, les zones de sécurité et les formes spécifiques au processus.

Un gabarit provenant d'un fournisseur précédent, d'un emballage concurrent ou d'un concept généré par IA peut aider à expliquer l'idée, mais il ne doit pas être considéré comme la structure finale de production. L'épaisseur du matériau, les équipements de transformation, la construction du collage, l'ajustement des inserts et la méthode d'emballage peuvent modifier le fichier de travail.

Conservez le contour approuvé sur un calque verrouillé séparé et ne le redessinez pas, ne le déplacez pas et ne le redimensionnez pas après le placement des illustrations sans une révision contrôlée. Les étiquettes suspendues nécessitent également les coordonnées du trou, les détails de fixation et les contrôles du panneau plié ; suivez notre guide pour préparer un contour d'étiquette suspendue.

3. Organiser les fichiers et les calques pour la prépresse

Les œuvres vectorielles modifiables sont généralement plus faciles à examiner pour l'emballage, car le texte, les logos, les traits de découpe, les couleurs directes et les formes de finition restent identifiables. Le format exact accepté doit être convenu avec le fournisseur.

Lors de l’envoi des fichiers sources Adobe Illustrator, regroupez les images et polices liées ou utilisez une autre méthode de transfert convenue. Incluez toujours un PDF de référence montrant l'apparence souhaitée.

4. Suivre les fonds perdus et zones de sécurité approuvés

Le fond saignant étend l’illustration de fond au-delà de la limite de coupe prévue afin que de petits décalages lors de la conversion n’exposent pas un bord non imprimé. La zone de sécurité maintient les textes, logos et codes importants à l’écart des découpes, plis, zones à encoller et autres risques liés à la production.

Il n’existe pas de valeur unique de fond perdu à appliquer à tous les fichiers d’emballage. L’exigence dépend du gabarit approuvé, du substrat, de la méthode d’impression, de la découpe, de la conversion des étiquettes et du flux de travail du fournisseur. Utilisez la limite indiquée dans le fichier publié et demandez des éclaircissements si elle est absente.

• Étendez les fonds et les images pleine page jusqu’à la limite de fond perdu indiquée.
• Gardez les petits textes et les logos critiques à l'intérieur de la zone sûre approuvée.
• Examinez le contenu près des plis, des coins arrondis, des fenêtres et des joints de colle.
• Ne cachez pas de texte important sous des rabats ou des composants assemblés.

5. Vérifiez la qualité de l'image à la taille finale placée

Une grande dimension en pixels ne signifie pas automatiquement qu'une image est adaptée à l'impression. Le prépresse doit vérifier la résolution effective après que l'image est placée et mise à l'échelle dans l'œuvre finale.

• Utilisez des photographies de produit originales ou des fichiers sources de haute qualité.
• Évitez d’agrandir les petites images ou captures d’écran des sites web.
• Conservez les images liées disponibles dans le dossier source inclus.
• Vérifiez la transparence, les tracés de découpe et les effets liés à la surimpression.
• Confirmez si les textures fines ou les dégradés se reproduisent sur le matériau et le procédé sélectionnés.

L’exigence de contrôle préliminaire approuvée par le fournisseur détermine la décision finale, car le type d’image, le substrat, la méthode d’impression et la distance de visualisation peuvent influencer ce qui est réalisable.

6. Vectorisez les polices ou fournissez les fichiers de polices requis

Les polices manquantes peuvent provoquer un remplacement de texte, un réarrangement ou des modifications d'espacement. Le texte de production final est couramment converti en contours, tandis que les versions éditables et les fichiers de polices peuvent être conservés séparément si des modifications futures sont prévues.

• Vérifiez l'orthographe, la langue, le texte légal et le SKU avant de convertir en contours.
• Conservez un fichier maître éditable avant de convertir le texte.
• Fournissez uniquement les fichiers de polices sous licence lorsque le flux de travail convenu l'exige.
• Vérifiez les textes très petits, inversés et les traits fins sur le substrat prévu.
• Confirmez que le texte ne traverse pas les plis, les zones de colle ou les découpes.

7. Définir CMJN, les couleurs directes et la construction du noir

Le CMJN est couramment utilisé pour l'impression en quadrichromie. Un Pantone ou un autre système de couleurs directes convenu peut être sélectionné pour des couleurs de marque spécifiques solides. Le fichier doit identifier quels objets sont en couleurs quadrichromiques et lesquels sont en couleurs directes.

L'apparence des couleurs dépend du support, du revêtement, de la plastification, de l'encre, des conditions de presse et de la référence de visualisation. Un aperçu à l'écran n'approuve pas le résultat imprimé. Lorsque la couleur de la marque est critique, fournir la référence de couleur approuvée et définir si l'épreuve numérique, l'échantillon imprimé ou l'échantillon selon la méthode de production constitue la phase d'approbation.

Les petits textes noirs et les fines lignes nécessitent souvent une construction de noir différente de celle des grandes zones noires. Ne créez pas de formule de noir riche ; utilisez la séparation approuvée par le fournisseur pour le procédé d'impression sélectionné.

Voir le guide des couleurs d'emballage CMJN vs Pantone pour la décision de couleur plus générale.

8. Contrôle des codes-barres, codes QR et mentions légales

L'acheteur doit fournir et approuver les données des codes et les mentions légales spécifiques au marché. Le fournisseur peut vérifier le placement et l'imprimabilité, mais la révision des éléments graphiques ne remplace pas la responsabilité juridique, commerciale ou normative de l'acheteur.

• Maintenez la zone silencieuse requise exempte de texte, de graphiques et de couches de finition.
• Évitez les plis, les zones collées, les courbes prononcées, les coutures et les revêtements perturbateurs.
• Vérifiez le contraste et la taille physique finale après mise à l'échelle.
• Confirmez quelle partie génère et approuve les données variables ou sérialisées.
• Retestez après toute modification de taille, de matériau, de couleur ou de finition.

Un contrôle pratique avec un scanner peut confirmer la lisibilité dans une configuration convenue. La vérification formelle des codes-barres nécessite la méthode et l'équipement de vérification basés sur les normes applicables ; les deux contrôles ne doivent pas être considérés comme équivalents.

9. Séparer les couches de feuille, d'estampage, d'UV sélectif et de fenêtre

Les procédés spéciaux doivent être fournis sous forme de formes vectorielles séparées et clairement nommées, plutôt que cachées dans l'œuvre principale. L'équipe de prépresse doit pouvoir identifier exactement la zone, le nom du procédé et l'interaction avec les plis, les découpes et autres finitions.

• Nommer clairement chaque calque de procédé.
• Utiliser des formes vectorielles pleines sauf si une autre méthode est approuvée.
• Vérifier avec le fournisseur les exigences minimales de lignes et d'espaces.
• Éloigner les finitions critiques des plis et des bords, sauf approbation technique.
• Confirmez si le surimpression de feuille, le gaufrage et le vernis sélectif sont réalisables.
• Approuvez l'échantillon physique pertinent lorsque l'alignement ou l'apparence tactile est important.

Examinez le guide des finitions d'emballage avant de sélectionner les procédés décoratifs.

10. Envoyez un PDF de référence et un ensemble complet de fichiers

Le fichier source modifiable et le PDF de référence ont des objectifs différents. Le fichier source permet une révision technique et la préparation de la production ; le PDF aide le fournisseur à confirmer que les polices, images, effets et panneaux sont ouverts comme prévu.

Une remise complète peut inclure :

• source d'œuvre modifiable;
• révision de tracé approuvée;
• PDF de référence;
• images liées;
• informations sur la police ou texte vectorisé;
• références de logo et de couleurs de marque;
• données du code-barres ou QR;
• instructions pour les couches de finition;
• liste des SKU et des versions linguistiques.

11. Approuver séparément l'épreuve, l'échantillon et la mise en production

Utiliser le guide des échantillons d'emballage pour sélectionner la voie d'approbation.

12. Contrôler la révision finale de la production

Le fichier de production publié doit avoir un nom de fichier clair, un SKU, la langue, la version et la date d'approbation. Une personne désignée doit distribuer les fichiers approuvés et retirer les versions dépassées de la chaîne de production.

• Enregistrez le gabarit approuvé (dieline) et la révision des éléments graphiques.
• Identifiez le produit ou l'échantillon approuvé utilisé pour l'ajustement.
• Listez les modifications effectuées après l'épreuve ou l'échantillon précédent.
• Confirmez si les modifications nécessitent une nouvelle épreuve, un nouvel échantillon ou un nouveau devis.
• Conservez le fichier publié et le registre d'approbation pour les commandes répétées.

Les modifications des dimensions, de la structure, du matériau, de l'œuvre d'art, de la couleur, des finitions, des inserts ou du nombre de SKU peuvent affecter la cotation, l'échantillon et le plan de production. Utilisez la liste de contrôle de la qualité de l'emballage personnalisé pour le transfert à l'étape de production.

Que envoyer lorsque le visuel n'est pas terminé

Vous pouvez demander une révision technique initiale sans fichier final de production. Envoyez les dimensions et le poids du produit, le type d'emballage préféré, des images de référence, les fichiers de logo, le texte requis, la quantité par SKU, l'orientation des couleurs, les idées de finition, l'objectif de l'échantillon, la date cible et le pays de livraison.

Identifiez clairement quels éléments sont confirmés et lesquels nécessitent la recommandation du fournisseur. Une image ou un rendu généré par IA peut communiquer la direction visuelle, mais il doit être étiqueté comme référence conceptuelle plutôt que comme fichier de production.

Utiliser le liste de contrôle pour devis d'emballage personnalisé pour préparer l'ensemble des éléments du projet.

Erreurs courantes dans les illustrations d'emballage

• Utilisation d'un gabarit obsolète, approximatif ou non approuvé.
• Redimensionnement du gabarit après que l'illustration a été placée.
• Arrêter les fonds à la ligne de découpe au lieu de la marge de saignement approuvée.
• Placer de petits textes, logos ou codes trop près des plis ou des coupes.
• Envoyer des polices manquantes ou des liens d’images cassés.
• Utiliser de petites images de site web à une taille d’impression beaucoup plus grande.
• Mélanger des couleurs quadrichromie et des couleurs directes sans instructions claires.
• Utiliser une construction noire unique pour chaque texte et chaque condition de fond.
• Aplatir les informations de découpe et de finition dans l’œuvre principale.
• Mélanger plusieurs SKU ou langues sans contrôle de version.
• Approuver seulement une maquette visuelle sans plan d’épreuve ou d’échantillon.

Limites de Référence Technique

Le flux de travail de packaging de fichiers d'Adobe prend en charge la collecte des graphiques et des polices liés pour une transmission contrôlée. Les directives GS1 distinguent également les tests de numérisation ordinaires de la vérification formelle de la qualité des codes-barres. Les spécifications exactes de production, le fond perdu, les exigences d'image, la cible de couleur et le périmètre de vérification des codes doivent encore être convenus pour chaque projet individuel.

• Adobe Illustrator : Préparer les fichiers pour le package
• GS1 : Mesurer la qualité des codes-barres imprimés
