Types de cannelures en carton ondulé : Guide de sélection A, B, C, E, F et double paroi
Les types de cannelures décrivent les profils en forme d'onde formés dans le matériau entre les feuilles de doublure. Les directions de cannelure A, B, C, E et F peuvent influencer l'épaisseur du carton, l'espace de rembourrage, la surface d'impression, le comportement au pliage et l'efficacité du stockage, mais le nom d'une cannelure seul ne définit pas la performance finale de la boîte.
Ce guide aide les acheteurs d'emballages à comparer les directions de cannelure, les cartons simple et double cannelure, ainsi que les informations sur le projet qui devraient être examinées avant approbation. Il n'attribue pas de valeurs fixes de résistance, de charge, d'empilage, de test de chute ou de performance à l'exportation à un profil de cannelure.
Réponse rapide : Comment les acheteurs devraient-ils comparer les types de cannelures?
Les directions de cannelure plus fines sont souvent prises en compte lorsqu'une structure compacte, des plis plus serrés ou une surface d'impression plus lisse sont importants. Les directions de cannelure plus grandes peuvent offrir plus d'espace de rembourrage. Le carton double cannelure combine deux supports cannelés avec trois couches de papier lorsqu'un projet complet justifie une couche de construction supplémentaire. Ce sont des directives de sélection, et non des garanties. L'option appropriée dépend du produit, des dimensions du carton, de la combinaison de carton, de l'impression, de l'empilage, de la manutention, de l'environnement d'expédition ainsi que des échantillons ou preuves de test requis pour approbation.
Qu'est-ce que la cannelure du carton ondulé ?
Le flute ondulé est le profil en forme d’onde formé dans le support ondulé. Lorsque ce support est fixé aux feuilles de parement, il devient partie intégrante du carton ondulé. Différents profils de flute utilisent différentes géométries et espacements d’onde, ce qui peut affecter l’épaisseur relative du carton, le comportement de sa surface, l’espace de rembourrage et les caractéristiques de transformation.
Les mesures de flûte sont normalement discutées comme des plages typiques ou indicatives. L’épaisseur réelle du carton peut varier en fonction des rouleaux de l’onduleuse, des propriétés du papier, des parements, du support, de l’adhésif, de la pression, de l’humidité, de la combinaison de cartons et du fournisseur. Pour une explication plus complète du carton de parement, du support ondulé, des constructions simple face et combinées, voir comment le carton ondulé est construit.
Un profil de cannelure doit donc être considéré comme une entrée au sein d'une spécification complète de carton à plat et de boîte, et non comme une catégorie de performance fixe.
Matrice de sélection rapide des cannelures ondulées
Commencez par l'exigence de l'acheteur, puis identifiez une direction possible, les questions nécessitant encore un examen et les preuves requises avant la production.
| Exigence de l'acheteur | Orientation possible à examiner | Questions à confirmer | Preuve d'approbation |
|---|---|---|---|
| Surface imprimée détaillée de vente au détail ou pour mailing | Comparer les directions de cannelure plus fines avec le système complet de doublure et d'impression | Impression directe ou laminage lithographique ? Couleur et détails requis ? Géométrie de rainage et de pliage ? | Prototype imprimé, épreuve couleur et échantillon transformé |
| Projet de carton général pour expédition | Comparer les directions courantes des cartons simples après examen du conditionnement | Poids et dimensions du produit ? Espace vide ? Style de caisse ? Parcours de manutention ? | Échantillon emballé du produit réel et plan d'approbation convenu |
| Plus d'espace de rembourrage | Envisager une orientation de profil plus large avec l'insert et l'emballage | Quels sont les points fragiles ? Le produit bouge-t-il ? Quels risques d'impact s'appliquent ? | Examen de l'emballage du produit réel |
| Carton sensible à l'empilement ou à l'exportation | Examiner le double cannelure ou une autre orientation de carton technique | Modèle de palette ? Durée d'empilement ? Humidité ? ECT, BCT ou programme de test requis ? | Revue de la résistance, échantillon fourni et test pertinent ou approbation client |
| Stockage ou expédition à plat sensible à l’espace | Comparer les constructions à profil réduit | Épaisseur de la feuille à plat ? Voie de montage ? Séquence de pliage ? Contraintes d’entrepôt ? | Revue de la feuille à plat et de l’échantillon monté |
Les questions concernant l’ECT, le BCT, la compression, la durée d’empilement, l’humidité ou la performance de charge quantitative doivent être traitées via le guide de résistance des boîtes ondulées et ECT/BCT et le plan de test ou d’approbation applicable au projet.

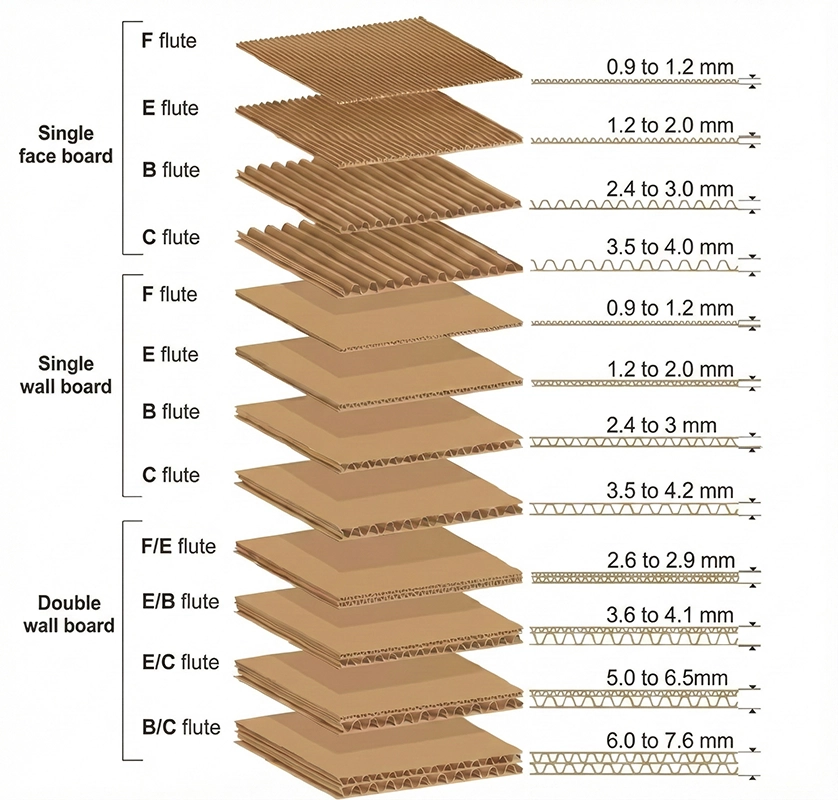

Comparaison des cannelures A, B, C, E et F
Les descriptions ci-dessous indiquent des directions de sélection relatives. Elles n'établissent pas une épaisseur, une résistance, un coût ou une disponibilité universels des panneaux. Veuillez confirmer les spécifications actuelles des panneaux avec le fournisseur.
| Profil de la cannelure | Direction relative du profil | Rôle courant dans l'emballage | Considération pour l'impression | Considération pour le rembourrage / l'espace | Limitation importante |
|---|---|---|---|---|---|
| Cannelure A | Orientation de profil plus large | Projets où l'espace ou le rembourrage des cannelures est en cours d'examen | Le résultat de la surface dépend fortement du papier de doublure et du procédé d'impression | Fournit généralement plus d'espace pour les cannelures mais augmente également l'épaisseur du carton | Ne considérez pas la cannelure A comme automatiquement la plus résistante ou adaptée à chaque boîte d'expédition |
| Cannelure B | Direction commune de moyenne à fine | Projets d'expédition, de découpe, de présentation ou d'envoi postal selon la combinaison complète du carton | Peut supporter une surface relativement compacte, sous réserve du revêtement, de la planéité et du procédé d'impression | Équilibre l'espace du profil avec une orientation de carte plus compacte | Aucune capacité de charge ou d'empilage fixe ne découle du seul nom |
| Canne C | Orientation d'expédition courante pour des produits moyens à grands | Applications générales de cartons d'expédition où le produit et le trajet soutiennent le choix | Le résultat d'impression dépend du revêtement, de la presse, de la couverture et de la qualité de conversion | Offre généralement plus d'espace de profil que B ou E | Il ne s'agit pas d'une norme universelle pour les cartons d'exportation |
| Canal E | Microcanal / direction de profil plus fin | Envois compacts, structures de vente au détail et formats ondulés imprimés lorsqu'ils sont approuvés | Souvent considéré pour une surface plus lisse, mais le liner et le processus restent essentiels | Réduit le profil du carton par rapport aux canaux plus grands et peut réduire l'espace de coussinage | Le canal E n'est pas automatiquement la meilleure option pour l'impression ou la protection |
| Canal F | Direction de microcanal plus fin | Petits commerces de détail ou structures compactes converties lorsque la capacité du fournisseur le permet | Peut supporter des graphismes précis avec le bon liner et la bonne méthode de conversion | Orientation de profil très compacte | La disponibilité, le comportement en termes de score et la spécification des cartons nécessitent la confirmation du fournisseur |
Canal A : Garder la décision proportionnelle
Une cannelure est une orientation de profil historique plus large. Elle peut être examinée lorsque l’espace de cannelure supplémentaire ou l’orientation de l’amortissement est pertinente, mais elle ne doit pas dominer une comparaison de boîte imprimée sur mesure. Le résultat final dépend encore des papiers, de la qualité du carton, des dimensions, de la structure de la boîte, de la conversion et du produit emballé.
Cannelure B et C : orientations d’expédition courantes avec différents compromis
B et la flûte C apparaissent fréquemment dans les discussions sur l’expédition et la distribution, mais aucune n’est une réponse par défaut. B est généralement une direction de profil plus compacte ; C offre généralement plus d’espace de profil. L’acheteur doit comparer les dimensions des cartons, le mouvement du produit, la qualité des cartons, la surface d’impression, le pliage, la manipulation et les conditions de palette avant d’approuver l’une ou l’autre option.
E et F Flûte : Directions de microflûte pour structures compactes
E et F sont des directions de cannelure plus fines souvent envisagées pour les structures de vente au détail, d'envoi ou d'affichage où la compacité du carton et la qualité graphique sont importantes. Une cannelure plus fine peut contribuer à une surface d'impression plus lisse, sous réserve du choix du papier de doublure et du procédé d'impression. Elle peut également modifier le comportement lors du rainage, du pliage et de l'amortissement, de sorte qu'un échantillon converti imprimé est plus utile que de choisir uniquement en fonction du nom du profil.
Carton ondulé simple face vs double face
Le carton simple face utilise un seul medium cannelé entre deux faces. Le carton double face utilise deux mediums cannelés et trois faces. Le carton triple face ajoute un troisième medium cannelé et une quatrième face, mais cela sort du cadre principal de ce guide d'achat et nécessite une révision technique spécifique au projet.
| Élément à examiner | Simple paroi | Double paroi |
|---|---|---|
| Construction | Un medium cannelé entre deux faces | Deux moyens cannelés avec trois couches |
| Direction de sélection | Une construction plus simple ou à profil plus bas pour de nombreux projets | Une direction de construction supplémentaire lorsque les exigences du produit et de l'acheminement le justifient |
| Espace et pliage | Souvent plus compact et plus facile à gérer en tant que blank plat | Augmente généralement l'épaisseur du carton et peut modifier le rainage, le pliage et le stockage |
| Conclusion sur la performance | Exige un examen du type de carton, des dimensions, de la conversion et du projet | Ne garantit pas à lui seul l'exportation, l'empilage ou l'impact sur la performance |
| Preuves d'approbation | Échantillon converti du produit réel et plan d'approbation applicable | Échantillon du produit réel plus l'approbation pertinente de résistance, de voie ou de client |
Combinaisons courantes à double paroi : BC et EB
BC et EB décrivent généralement des cartons à double paroi combinant deux profils de cannelure. BC est le plus souvent discuté comme une direction profil plus grand plus moyen, tandis qu’EB combine un profil plus fin avec une direction de profil moyen. Ces appellations permettent d’identifier la combinaison prévue, mais l'épaisseur finale, les qualités de papier, l’ordre des profils, le comportement lors de la transformation et la disponibilité peuvent varier selon le fournisseur et la gamme de produits.
Un acheteur ne doit pas demander BC ou EB uniquement parce qu’un autre projet l’a utilisé. Il doit confirmer le produit, le conditionnement intérieur, les dimensions, la spécification du carton, le parcours d’impression, les exigences de rainage et de pliage, le plan de palette, l’environnement de manutention et les preuves d’approbation. Le carton à double paroi est une autre option de construction, et non une amélioration automatique.
Comment les conditions de produit, d'impression et d'expédition influencent le choix du cannelure
Dimensions du produit, poids et points fragiles
Fournissez les dimensions réelles du produit et le poids unitaire, et pas seulement les dimensions de la boîte de vente au détail. Identifiez les coins fragiles, les parties saillantes, les surfaces en verre, les pompes, les bouchons ou autres zones pouvant entrer en contact avec le carton ou l'insert. L'orientation de la cannelure doit être examinée conjointement avec l'ajustement, l'espace vide et le contrôle des mouvements.
Style de carton, ajustement interne et conditionnement
Un colis postal, un carton à fentes régulières, un emballage prêt pour la vente au détail et un présentoir découpé utilisent différentes pliures, panneaux et ouvertures. Le même carton peut se comporter différemment lorsque les proportions des panneaux, les rainures, les poignées ou les fermetures changent. Les acheteurs qui hésitent encore entre les structures peuvent utiliser le guide des boîtes d'expédition par rapport aux boîtes postales avant de déterminer l'orientation du cannelure.
Doublure, processus d'impression et détails graphiques
L'imprimabilité est le résultat d'un système. L'impression flexographique directe, le laminage offset, l'impression numérique, la surface du carton, le revêtement, la couverture d'encre, la planéité du carton et la transformation ont tous de l'importance. Un cannelure plus fine peut faciliter une direction plus lisse, mais elle ne remplace pas une épreuve d'impression ou un échantillon transformé.
Amortissement, Inserts et Espace Vide
Une cannelure plus grande peut offrir plus d'espace amortissant, mais le produit peut tout de même nécessiter un insert, un séparateur, un emballage ou un vide contrôlé. Un excès d'espace vide peut permettre le mouvement et modifier le remplissage des panneaux. Examinez le carton, l'insert et le produit comme un système d'emballage unique.
Pliage, Assemblage et Espace d'Entrepôt
Le profil du carton influence l'épaisseur de la feuille plate, le comportement du pli, la résistance au pliage et le volume de stockage. Une orientation compacte du carton peut faciliter le stockage à plat, mais la décision finale doit également prendre en compte la vitesse de mise en place, le flux de conditionnement, la fermeture et le risque de fissuration ou de pliage incorrect.
Motif de palette, manutention et environnement d'expédition
La durée d'empilement, l'orientation de la palette, l'humidité, les conditions de l'entrepôt et l'itinéraire de transport influencent la performance. Ces facteurs ne peuvent pas être convertis en un choix de cannelure garanti sans une qualité de carton approuvée et une méthode de test. Utilisez le Guide de résistance pour l'ECT, le BCT, la compression et le transfert de charge lors de l'empilement.
Échantillon, test et preuve d'approbation
La décision devrait se conclure par des preuves : un dessin structurel, un échantillon converti vierge ou imprimé, un conditionnement de produit réel, l'approbation du client, les exigences du détaillant ou un plan de test pertinent. L'approbation d'un carton vide ne confirme pas automatiquement le produit emballé ou l'itinéraire d'expédition.
Matrice des scénarios d'application
| Scénario | Direction à examiner | Principales inconnues | Preuve requise |
|---|---|---|---|
| Expéditeur imprimé léger | Une direction à simple paroi plus fine peut être envisagée | Processus d'impression, plis, ajustement du produit et fermeture | Échantillon converti imprimé |
| Carton d'expédition standard | Comparer les directions courantes à simple paroi | Dimensions, conditionnement, vide, manutention et itinéraire | Échantillon de produit réel emballé |
| Présentoir prêt pour la vente au détail | Examiner les fonctions d'impression, de rainurage, de rayon et de transport ensemble | Exigences du détaillant, méthode d'ouverture, surface du carton et réapprovisionnement | Approbation structurelle et d'impression spécifique au détaillant |
| Produit fragile | Examiner ensemble le système de flûte, d’insertion et de contrôle des vides | Points d’impact, mouvement, contact de surface et remplissage | Examen de l'emballage du produit réel |
| Produit lourd ou sensible à l’empilement | Examiner le grade technique ou la direction de double paroi | Motif d’empilement, humidité, palette, durée de stockage et exigences d’essai | Transmission de la résistance et plan d’essai pertinent |
| Carton maître d’exportation | Définir le carton dans la spécification complète du carton maître | Nombre de boîtes, dimensions, marques, palette, itinéraire et propriétaire de l'approbation | Spécification du carton principal approuvée et échantillon emballé |
Pour des styles de boîtes plus larges, des inserts, l'impression et des facteurs d'approvisionnement, consultez le guide de l'acheteur d'emballages en carton ondulé.
Ce que les acheteurs doivent envoyer pour un examen du carton ondulé
- Dimensions du produit, poids unitaire et zones fragiles ou saillantes.
- Quantité de produit par carton et toute disposition de l'emballage interne.
- Dimensions internes ou externes du carton requises et source de mesure.
- Style de boîte, gabarit approuvé ou structure de référence.
- Méthode d'impression, couleurs, détails de l'œuvre, couverture et exigences de finition.
- Plan d'insertion, de séparation, d'emballage, de rembourrage ou de contrôle des vides.
- Contraintes de stockage à plat, de montage, de ligne d'emballage et d'entrepôt.
- Motif de palette, durée d'empilement, humidité et conditions de manipulation.
- Itinéraire d'expédition, détaillant, entrepôt ou exigences spécifiques du client.
- Échantillon requis vierge, imprimé ou emballé, plan de test et responsable de l'approbation finale.
Utiliser le Liste de contrôle des spécifications du carton maître lorsque le projet nécessite également un emballage contrôlé, des dimensions, des marques, des codes-barres, des palettes et des champs de révision.
Erreurs courantes dans le choix du type de cannelure en carton ondulé
- Choisir uniquement par nom de cannelure : les papiers du carton, la qualité, les dimensions et la structure de la boîte sont absents de la décision.
- Considérer l'épaisseur typique comme une garantie : le profil et l'épaisseur finale varient selon la construction et le fournisseur.
- Supposer que le double paroi est automatiquement meilleur : La construction ajoutée peut affecter le coût, l'espace, le pliage et l'emballage sans résoudre le risque réel.
- Sélectionner une surface d'impression sans examiner le carton et le procédé : la cannelure n'est qu'une partie du résultat graphique.
- Ignorer le rainage et la géométrie de la boîte : un profil compact nécessite toujours une révision de l'échantillon transformé.
- Ignorer le conditionnement et l'espace vide : le mouvement du produit peut être plus important qu'une différence nominale de profil.
- Utiliser ECT ou BCT sans un carton et une méthode de test définis : La performance quantitative nécessite une spécification contrôlée.
- Approuver uniquement une boîte vide : le produit réel, l'insert, la fermeture et le parcours peuvent révéler des problèmes différents.
Questions Fréquemment Posées
Qu'est-ce que la cannelure ondulée ?
La cannelure ondulée est le profil en forme d'onde formé dans le support ondulé entre les feuilles de kraft. Les noms de cannelures tels que A, B, C, E et F décrivent les directions du profil, mais ils ne définissent pas à eux seuls la résistance du carton fini ou la performance de la boîte.
Quelle est la différence entre une cannelure B et une cannelure E ?
La cannelure B présente généralement un profil de direction moyen à fin, tandis que la cannelure E est une direction microcannelure plus fine. La E peut permettre un carton plus compact et une direction d'impression plus lisse, tandis que la B peut offrir plus d'espace de profil. Le choix approprié dépend toujours du papier kraft, de la qualité du carton, du design de la boîte, du produit, de l'impression et des preuves d'approbation.
Quelle cannelure ondulée est la mieux adaptée pour l'impression ?
Aucune cannelure n'est automatiquement la meilleure pour chaque projet d'impression. Une cannelure plus fine peut soutenir une surface plus lisse, mais la qualité du kraft, le processus d'impression, le pelliculage, la couverture d'encre, la planéité du carton et la transformation sont également importants. Confirmez le résultat avec un échantillon imprimé et transformé.
Quelle cannelure est utilisée pour les boîtes d'expédition ?
Les boîtes d'expédition peuvent utiliser différentes directions de cannelure simple ou double en fonction du produit, des dimensions du carton, de la qualité du carton, de l'emballage, du motif sur palette, de la manutention et de l'itinéraire d'expédition. Ne sélectionnez pas une cannelure par défaut sans avoir examiné la spécification complète du projet.
Qu'est-ce que le carton ondulé double cannelure ?
Le carton ondulé double cannelure combine deux panneaux ondulés avec trois fonds. Il offre une autre option de construction pour les projets qui le justifient, mais il ne garantit pas automatiquement les performances à l'exportation, à l'empilage, aux impacts ou à la charge.
Que signifient les cannelures BC et EB ?
BC et EB font généralement référence à des cartons à double cannelure combinant deux profils de cannelure. L'ordre final des profils, les qualités de papier, l'épaisseur et la disponibilité peuvent varier selon le fournisseur et la gamme de produits, il est donc important de confirmer la spécification actuelle du carton avant approbation.
Une cannelure plus épaisse rend-elle toujours la boîte plus résistante ?
Non. La performance d'une boîte dépend également des qualités du papier cannelure et du papier plat, de la construction du carton, des dimensions, du style de la boîte, de la qualité de transformation, de l'humidité, de l'empilement, de la manutention et de la méthode de test applicable. Le seul profil de cannelure ne peut pas fournir une conclusion de résistance fixe.
Quelles informations les acheteurs doivent-ils fournir avant de choisir une cannelure ?
Fournissez les dimensions et le poids réels du produit, les points fragiles, la quantité d'emballage, les dimensions et le style du carton, les exigences d'impression, le plan d'insertion ou d'amortissement, les conditions de palette et d'entrepôt, l'itinéraire d'expédition, ainsi que l'échantillon, le test ou l'approbation client requis avant la production.
Envoyez vos exigences pour les boîtes en carton ondulé pour examen de la structure
Partagez les dimensions et le poids de votre produit, la taille de la boîte ou le gabarit, la quantité d'emballage, l'impression, les inserts, la palette, la manutention, l'expédition et les exigences d'approbation. HS Packfactory peut examiner les orientations possibles des panneaux et des cannelures pour votre projet.
